當前位置：首頁>產品>鑄鐵平臺平板>劃線平板

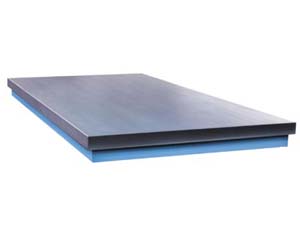

劃線平板

劃線平板（劃線平板,劃線平臺,鑄鐵劃線平板）用途：適用于各種檢驗工作，精度測量用的基準平面，用于機床機械檢驗測量基準，檢查零件的尺寸精度或行為偏差。

產地：河北省>滄州

供應商：滄州市三豐標準量具有限公司

電話：0317-3522080
手機：13832708800

劃線平板詳細內容介紹information

劃線平板是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途。同時，劃線平板還是檢驗機械零件平面、平行度、直線度等形位公差的測量基準。

劃線平板的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和劃線平臺的工作面有過激的碰撞，防止損壞劃線平板的工作面；工件的重量更不可以_過劃線平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平板的結構，甚至會造成劃線平板變形，使之損壞，無法使用。

規格（長×寬）mm	精度等級
	1級		2級		3級
	平面度公差
200×200	10	20		50
300×200	12	24		60
300×300	12	24		60
300×400	12	24		60
400×400	12	24		60
400×600	14	28		70
500×500	14	28		70
500×600	14	28		70
500×800	16	32		80
600×800	16	32		80
600×900	16	32		80
1000×750	18	36		90
1000×1000	20	39		96
1000×1200	20	40		100
1000×1500	24	48		120
1000×2000	26	52		130
1500×2000	28	56		140
1500×2500	32	64		152
1500×3000		70		174
2000×3000		74		184
2000×4000		88		219
2500×3000		79		186
2000×4500				237
2000×5000				255
2000×6000				292
3000×6000				308
