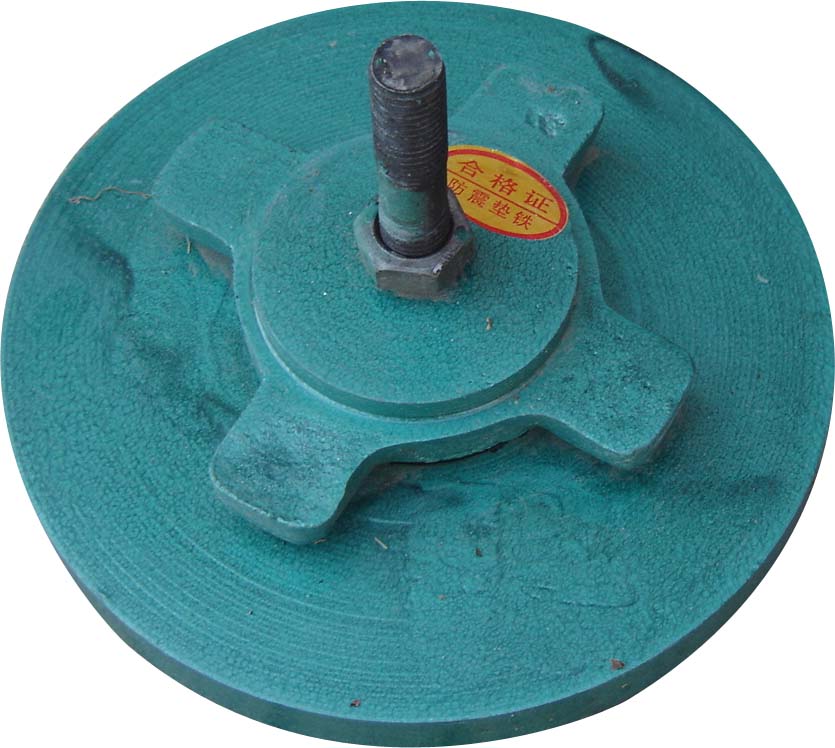

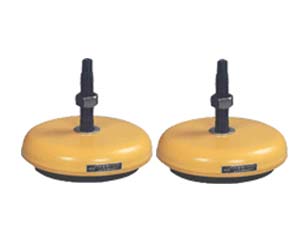

減震墊鐵-減震墊鐵的技術參數-滄州市三豐標準量具有限公司

減震墊鐵的技術參數：
震動是一種具有震幅與頻率的周期運動，如加裝彈性避震器，可以有效的發揮防震效果，如彈簧、軟木、橡膠等。
其效果計算，是依照外力頻率ω：是由機械本身轉動所產生的。（b）自然頻率ωn：是由避震器本身所產生；兩者的比值依ω/ωn而定，比值越大，防震效果越佳，如下表說明：
ω/ωn=0.5，放大振動，增加25%，機械產生沖擊，應該避免。
ω/ωn=1.0 產生共振，機械損壞，_避免。
ω/ωn=1.4，無放大及防震效果，裝置無效。
ω/ωn=1.5，防震效率20%。
ω/ωn=2.0，防震效率60%。
ω/ωn=2.5，防震效率81%。
ω/ωn=3.0，防震效率87%。

用途：

選擇減震器時還要考慮以下幾個因素：
1:但自由度的隔振是_基本的形式，實際上一個震動系統有三個方向軸的運動的饒個軸旋轉運動組成，共有六個自由的度。隔振設計_是要選擇支持點。盡可能的使系統成為但自由度的形式來考慮（多元化的計算法，可參照有關的震動理論書和著作）
2:隔振興能的標志是傳遞率，降低系統的自振頻率，可使傳遞率減少，提高隔振效果。
3:阻尼對共振點附近的振幅控制是有效的，但實際減震區域內是沒有效果的，因此在選擇減震器時，如何選擇阻尼系數§是值得注意的。
4:傳遞率的評價是相對的，它應根據機器設備的減震力和設備環境的允許程度來判別隔振系統的好壞。簡單的選用方法可在確定好支持點以后，使用頻率比，通常。各種減震器的手冊和樣本，一般都表明額定負載、自振頻率和阻尼系數三個參數，設計者可以根據震動系統的實際情況進行選用。
減震器安裝：
       1:減震器應對稱于系統的主慣性軸，簡單一點，使減震器對稱于重心，這樣可以防止各個方面的震動藕合，把復雜的震動系統簡化為自由度的震動系統。

對于斜支式隔振系統，應使減振器的中心盡可能與設備重心相重合，如圖2所示：
2:為了滿足頻率比和承載能力的需要，減振器可以并聯、串聯和斜置，其剛度分別為：
     并聯式 　　　　　  　串聯式   　　　　　　  斜置式

        3:隔振系統應盡可能降低重心，_系統有足夠的穩定性，其方法有以下幾種：
  1增加基礎質量   　 2 提高支持點 　 　  3采用吊架形式

   4:采用整體隔振措施：機器設備采用隔振措施以后，通過基礎向外界傳遞的振動可以大幅度的降低，但本事的振動仍然存在，因此像風機、水泵和發動機一類向外界傳送介質和傳遞動力的機器設備，還_在管道和輸出軸上，采用彈性聯接，如減振接管、高彈性聯軸節等，是整個系統達到預期的減振效果。
安裝示意圖

    1. 機器吊起，把墊鐵放到位。
    2. 將螺栓經機器安裝孔插入墊鐵里，放下機器到墊鐵上。
    3. 順時針扭動螺栓，調整機器水平高度。
    4. 當機器調平后，用螺母鎖緊。
