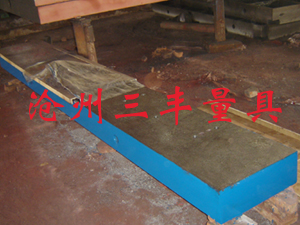

三豐標準量具電梯導軌檢測平臺

    使用光學平直儀檢測導軌直線度的工作原理

    將導軌放于專用的導軌檢測平臺上調平，光學平直儀由平直儀本體和反射鏡組成，

光源發(fā)出的光束，透過十字線分劃板，經(jīng)棱鏡,平鏡,平鏡,物鏡，變成平行光束射到反射鏡上，經(jīng)反射鏡反射，再經(jīng)物鏡、平鏡,,棱鏡在目鏡分劃板上形成十字像。若反射鏡與物鏡光線垂直，十字像處于目鏡分劃板的中間位置，若反射鏡偏轉一角度，投射到目鏡分劃板上的十字像偏離中間位置。通過目鏡觀察并調整測微手輪，使目鏡中的基準線與十字像對正，通過測微手輪的刻度可以讀出反射鏡偏轉的角度。
