三豐標準量具S78-3系列機床減振墊鐵

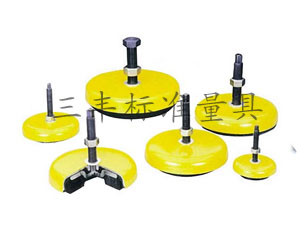

S78-3系列機床減振墊鐵|機床減震墊鐵|墊鐵產品特點
     減振橡膠有效的衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，_加工尺寸精度及質量，控制建筑物結構諧振傳播振動力和噪音，使粗，精加工各類機床組成生產單元，適應物流技術的發展。
S78-3系列機床減振墊鐵|機床減震墊鐵|墊鐵安裝機床不需設置地腳螺栓與地面固定，良好的減振和相當的垂直撓度，使機床穩定于地面。節省安裝費用，縮短安裝周期?？筛鶕a隨時調換機床位，消除二次安裝費用，使機床樓上安裝成為可能。
      可以調節機床水平，調節范圍大，方便，快捷。
      采用于鱗合成橡膠，耐油脂和冷卻劑。
   S78-3系列機床減振墊鐵|機床減震墊鐵|墊鐵適用范圍
金屬加工機床、緞壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、包裝機械、發電機及重型設備。
使用方法
將所需墊鐵放入機床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉，機床升起）。調好機床水平后，旋緊螺母、固定水平狀態。
因為橡膠的蠕變現象，在墊鐵_次使用時，兩星期以后再調節一次機床水平。

產品編號	橡膠硬度值	尺寸參數		螺栓	可謂高度	單件_靜載	參數指標
Ф-H-Sh	Shore（A）	Ф	H	M	h	Fmax（N）	Sz（mm）	t.z（HZ）
S78 040-15-50	50	40	15	M5×30	5	250	1.4	13
S78 080-25-50	50	80	25	M10×80	8	1000	2.8	9.4
080-25-60	60					1700
080-25-70	70					2500
S78 120-32-50	50	120	32	M12×100	12	4000	3.2	88
120-32-60	60					5500
120-32-70	70					8500
120-32-80	80					12000
S78 160-35-50	50	160	35	M16×120（M20）	12	10000	3.3	8.7
160-35-60	60					19000
160-35-70	70					24000
160-35-80	80					35000
S78 185-39-60	60	185	39	M20×160	12	22000	3.6	8.3
185-39-70	70					31000
185-39-80	80					42000
S78 228-54-60	60	228	54	M24×1.5×180（M20）	12	33000	4.5	7.5
228-54-70	70					43000
228-54-80	80					65000
S78 315-70-70	70	315	70	M30×2×200（M30）	12	75000	6	6.4
